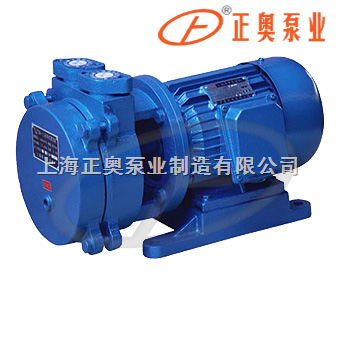

直联式水环真空泵

简要描述：SK-0.4、SK-0.8、SK-1.5B型水环泵是用来抽吸空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，真空泵,正奥真空泵,水环式真空泵以便在密闭容器中形成真空。吸入气体中允许含有少量液体。

所属分类：水环真空泵

更新日期：2023-06-30

联系我们在线咨询

详细说明：

一、产品概述：

SK-0.4、SK-0.8、SK-1.5B型水环泵是用来抽吸空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，以便在密闭容器中形成真空。吸入气体中允许含有少量液体。

该泵广泛用于机械、石油、化工、制药、食品、陶瓷印染、治金等行业，还特别适合作大型水泵引水用。

由于在工作过程中，气体的压缩是等温的，在抽吸具有腐蚀性、易燃、易爆的气体时，不易发生危险，所以其应用更加广泛。

二、结构说明：

1	泵盖	8	电机
2	叶轮	9	轴
3	圆盘	10	平键
4	进排气口法兰	11	丝堵
5	填料	12	水咀
6	填料压盖	13	底盘
7	泵体

泵的结构如图二所示：主要是由泵盖、叶轮、泵体组成，泵体上部有进排气口法兰，轴偏心装在泵体内，叶轮用平键固定于轴上，叶轮与泵盖及圆盘间的间隙，用泵体和圆盘之间的垫子来调整，此问隙决定气体在泵内由进气口至排气口流动中损失的大小。

填料装在泵体内，密封水经泵体上的针孔流入填料中，叶轮形成水环所需的补充水经由泵体上的弯头供给，它可与自来水或汽水分离器联在一起，供给循环水。

在圆盘上排气孔下面有几行圆孔，用橡皮球阀关闭，这些孔的作用是当叶片问气体压力达到排气压力时，在排气口之前就将气体自动放出，因此减少因气体压力过大而消耗功率。

三、工作原理：

	1	叶轮
	2	泵体
	3	水环
	4	吸气孔
	5	排气孔
	6	橡胶球阀

该泵为悬臂式结构，如图一所示、叶轮（1）偏心的装在泵体（2）内，因此当叶轮旋转时，水受离心力的作用，在泵壁上形成一旋转水环（3），水环上部与轮毂相切，沿箭头方向旋转，在前半转的过程中，水环内表面逐渐与轮毂脱离，因此在叶轮片问形成空间并逐渐扩大，这样就从吸气口吸入气体，在后半转的过程中，水环内表面逐渐与轮毂靠近，叶片问的空间体积逐渐减小，叶片问的气体被压缩而排出。

如此，叶轮每旋转一周，叶片间的空间容积就改变一次，每个叶片问的水便活塞一样往复一次，泵就连续不断的抽吸气体。

由于在工作中，水会发热，同时一部分水和气体一块排走，所以泵在工作中，必须不断的供给冷水，以冷却和补泵内消耗的水。

当泵排出的气体是废气时，在排气端可接一水箱，废气和带出的一部分水排入水箱后，气体再由水箱的排气管排出，而水就落入水箱的底部经回水管再回到泵内使用。如果水循环时间长了水便发热，这时再从水箱供水处供给一定能量的冷水。

四、性能曲线：

五、性能参数：

型号	zui大气量 m3/min	真空度为450mmHg 时气量m3/min	极限真空 mmH9	转速 R．P．m	电机功率 KW	水耗量 L/mill
SK-0.4	0.4	0.36	700	2850	1.5	4-8
SK-0.8	0.8	0.75	700	2860	2.2	5-10
SK-1.5B	1.5	1.35	700	2860	4	8-12
