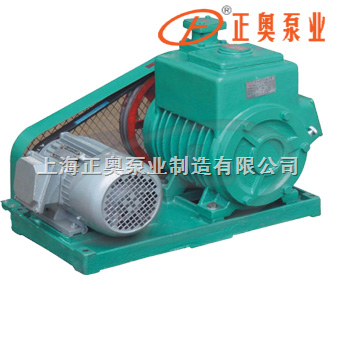

卧式旋片真空泵

卧式旋片真空泵

简要描述：2X型皮带式双级旋片式真空泵用以抽除特定密封容器内的气体，真空泵,正奥真空泵,卧式旋片真空泵使该容器获得一定真空度的基本设备，由于现代科学技术的高度发展。

所属分类：旋片真空泵

更新日期：2023-06-30

联系我们 在线咨询
详细说明：

一、产品概述：

        2X型皮带式双级旋片式真空泵用以抽除特定密封容器内的气体，使该容器获得一定真空度的基本设备，由于现代科学技术的高度发展，真空泵的应用遍及各个科学领域和各种企业事业单位，可供冶金、化工、轻工、石油、医疗、制药、印染、电器、电真空、半导体、食品、原子能、纺织等科研机关、大专院校、工矿企业作科研和生产与教学之用。

二、使用说明：

     由于真空泵是用黑色金属制造，而且比较精密，整个泵的工作都是与油在一起的，所以它不适用于抽除含氧过高的、有毒的、易爆性的浸蚀黑色金属的和对真空油起化学作用的各种气体，也不可做为压缩机和输送泵使用。如有气镇装置的泵，可抽除一定量的可凝汽体。





     真空泵可以用来直接获得真空度在10-3托以下的真空作业，以及配合其它真空设备获得真空度10.3托以上的真空作业之用。真空泵一般在不低于5℃的室温及不高于9 0％的相对温度的环境内使用。


三、型号意义：



四、工作原理：



     图1是2X系列机械泵原理图，转子3及7与高真空搴1及低真空室6相切，转子3及7沿箭头方向旋转，带动转子槽内滑动的转片旋转，由于弹簧9及离心力的作用，转片外端紧贴高低真空室的内表面滑动，把转子与高低真空室所形成的月洼形空间从进气嘴2到排气阀l、15和从过气管4到排气阀门1 0之间分隔开来，形成二或三个容积，并且周期性的大小变化，当在图示位置继续旋转时A及C容积逐渐增大，被抽容积气体没进气嘴进入泵内，同时B及D容积逐渐减少，压力升高，随后冲开排气阀门5及1 0，将气体排出真牢室外，气体经过油面而排于大气之中，因为油是淹住排气门的，故能防止气体返回真空窒。当抽气压强较高时，高低真空室的阀门都排气，相当于单级泵，当真空度较高时，全部气体进入真空室，再由排气阀门1 0排出，此时二级串联即进入双级泵工作。
    如被抽除的气体中含有较高的蒸汽气体时，在气体受到压缩而其蒸汽的分压强超过此蒸汽在泵内温度下的饱和压强时，此时蒸气被压缩成为液体，真空泵无法排出，而混在真空油内，使泵的性能大大降低。如果掺入适量的空气，使蒸汽在受到压缩时，其分压强也低于泵温的饱和压强，则蒸汽在变成液体前就能被排出泵外去，故本系列2x-4以上的泵都装有能放入一定量气体的掺气阀11见图1

五、性能参数：

型号
2X-2
2X-4A
2X-8A
2X-8
2X-15A
2X-15
2X-30
2X-70
项目/抽气速率（L／s）
2
4
8
15
30
70
极限
关气镇
Pa
6×10-2（≤5×10-4）
真空
开气镇

（Tort）


6×10,1（5×10。）

（≤1×10毛）
电动机功率（kW）
0.37
0.55
1.1
1.5
3
5.5
温升（℃）
≤40

进气口径（mm）
18
25
40
40
65
80
转速（r／mill）
450
590

420
用油量：（L）
0.7
1．0
2．0
2.8
3.0
4.2
噪音dB（A）
68
≤68
≤70
≤75
≤78（-70）
≤80（-75）
外形尺寸：（cm）
56×31×39
56×34×37
79×43×54
79×53×54
78×50×56
91×65×70
重量（kg）
58
55
80
110
232
330
冷却方式
自然冷却
水冷
自然冷
水冷
冷却水量：（L／min）

>0.5

>0.8
>1
>2



例如:2X-8    2 - 代表双级   X - 代表旋片式真空泵     8 - 每秒钟抽气速率为8
