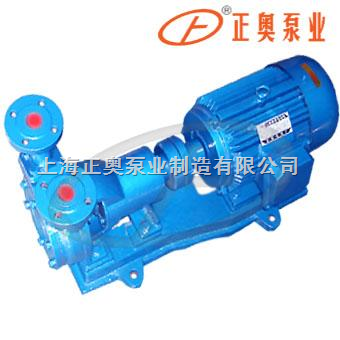

轴联式旋涡泵

轴联式旋涡泵

简要描述：W型旋涡泵用于输送温度从-20℃～+80℃，粘度不大于5。E，旋涡泵,正奥旋涡泵,轴联式旋涡泵无腐蚀性和具有腐蚀性的无固体颗粒的液体。

所属分类：漩涡泵

更新日期：2023-06-30

联系我们 在线咨询
详细说明：

一、产品概述：

1、W型旋涡泵用于输送温度从-20℃～+80℃，粘度不大于5。E，无腐蚀性和具有腐蚀性的无固体颗粒的液体。
扬程范围：从15米至132米
流量范围：从0.36米3／时至16.9米3／时
2、W型旋涡泵共有十种型号：具体为20W-20，25W-25，32W-30，40W-10，50W-45，50W-45，65W-50，20W-65，25W-70，32W-72，40W-90。皆为单级悬臂式旋涡泵
3、W型旋涡泵过流部件的材料为HT20-40，铝铸铁和1Cr18Ni9Ti或Cr18Ni12M02Ti四种。（分别用材料代号H、J、B和M表示）
4、W型旋涡泵的密封形式有软填料密封和单端面机械密封。除WB和WM型泵用单端面机械密封外泵出厂时一律装软填料密封。如用户需要其它型式的轴封要在订货时说明。
5、W型旋涡泵的旋转方向：由泵往电机方向看为逆时针方向旋转

二、型号意义：

三、结构说明：

      W型旋涡泵的主要零件（风型结构）有1、泵体2、泵盖3、叶轮4、托架结合部5、爪型弹性联轴器6、填料压盖或者甲．端面密封端盖7、单端面密封部件（对于wM泵）。w型旋涡泵与电机合装存-底座上。泵的进、出口方向为斜朝上，经接弯变为垂直向上。
      叶轮在轴上是可以自由轴向移动的，以保证叶轮与泵体、泵盖之间的轴向间隙两侧相等。允许用纸垫来调整间隙．但纸垫必须放存泵盖出口处的石棉板垫的外面。

序号
    名    称
    1
泵  体
    2
泵  盖
    3
叶  轮
    4
托架结合部
    5
爪型弹挂连轴器部件
    6
填料压盖或单端面密封端盖
    7
单端面密封部件


四、性能参数：


泵型号
流量
扬程
（H）
转速
（n）
功率
效率
（n）
允许吸上
真空高度
（HS）
叶轮直径
（a）
米3／时
m3／h
升/秒
L／S
轴功率
千瓦
（KW）
电机功率
千瓦
（KW）
20W-20
0.36
0.1
28
2900
0.196
0.75
14
7
65
0.72
0.2
20
0.178
22
6.5
0.9
0.25
15
0.175
21
6
25W-25
0.79
0.22
40
2900
0.507
0.75
17
6.5
75
1.44
0.4
25
0.378
26
6
1.8
0.5
18
0.353
25
5.5
32W-30
1.73
0.48
52
2900
1.066
1.5
23
6.5
85
2.88
0.8
30
0.735
32
6
3.6
1
20
0.632
31
5.5
40W-40
3.6
1
60
2900
2.36
3
25
6
95
5.4
1.5
40
1.73
34
5
6.48
1.8
26
1.35
4
34
4
50W-45
6.12
1.7
66
2900
4.23
5.5
26
5
105
9
2.5
45
3.06
36
4
10.8
3
28
2.35
35
3
65W-50
10.1
2.8
84
2900
7.97
7.5
29
4.5
110
14.4
4
50
5.03
39
3.5
16.9
4.7
30
3.74
11
37
2.5
20W-65
0.36
0.1
80
2900
1.12
2.2
7
6.5
105
0.72
0.2
65
0.85
15
6
0.9
0.25
50
0.816
15
5.5
25W-70
0.79
0.22
110
2900
1.826
2.2
13
6
115
1.44
0.4
70
1.25
22
5.5
1.8
0.5
52
1.11
23
5
32W-75
1.73
0.48
115
2900
2.36
3
23
5.5
115
2.88
0.8
75
1.96
30
5
3.6
1
53
1.73
4
30
4.5
40W-90
3.6
1
132
2900
5.62
7.5
23
4.5
125
5.4
1.5
90
4.01
33
3.5
6.48
1.8
63
3.37
33
2.5
