自吸油泵

自吸油泵

简要描述：上奥牌CYZ-A型自吸式离心油泵是根据国内外有关技术资料经消化、吸收、油泵,正奥油泵,自吸油泵改进后研制而成的产品。

所属分类：油泵、齿轮油泵

更新日期：2023-06-30

联系我们 在线咨询
详细说明：

一、产品概述：

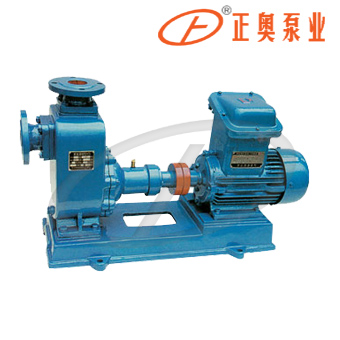

     上奥牌CYZ-A型自吸式离心油泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的产品，该泵适用于石油行业、陆地油库、油罐车的理想产品，并适合于作船用货油泵、舱底泵和压载泵及机器冷却水循环等，分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水，介质温度-20℃-80℃，如改用耐腐蚀机械密封和不锈钢材质还可适用于化工、制药、酿造、电镀、印染、造纸、电力矿山等，是一种高效节能油泵。

二、产品特点：

1、CYZ-A型自吸油泵，具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长，并具有其它泵所不具有的自吸功能等特点。管路中不需底阀，工作前只需保证泵体内储有定量引油即可。具有“一次引流，终身自吸”功能，用于油轮或船用油泵时，可兼作扫舱泵，扫舱效果良好。
2、CYZ-A型自吸油泵是选用优质材料精作而成，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需要安装底阀因此简化了管路系统，又改善了劳动条件。


三、型号意义：


四、结构特点：


     该泵均采用轴向回液的泵体结构。泵体由吸人室、储液室、涡卷室、回液孔、气液分离室等组成，泵正常起动后，叶轮将吸人室所存的液体及吸人管路中的空气一起吸人，并在叶轮内得以*混合，在离心力的作用下，液体夹带着气体向涡卷室外缘流动，在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进入气液分离室。此时，由于流速突然降低，较轻的气体从混合气液中被分离出来，气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室，并由回流孔再次进入叶轮，与轮内部从吸人管路中吸人的气体再次混合，在高速旋转的叶轮作用下，又流向叶轮外缘……。随着这个过程周而复始地进行下去，吸人管足各中的空气不断减少，直到吸尽气体，完成自吸过程，泵便投入正常作业。因为该泵具有这种*的排气能力，所以此泵能输送含有气体的液体，无需安装底阀，使用在油轮上时具有良好的扫舱功能。

五、性能参数：

型号
流量
扬程
（m）
吸程
（m）
转速
（r／min）
自吸性能
（min／5m）
功率（KW）
泵口径（mm）
重量
（kg）
（m3／h）
（L／S）
轴功率
电机功率
吸人
排出
25CYZ-A-20
3.2
0.9
20
6.5
2900
1.9
0.46
0.75
25
25
72
25CYZ-A-32
3.2
0.9
29Uo
6.5
2900
1.8
0.8
1.1
25
25
80
40CYZ-A-20
6.3
1.8
20
6.5
2900
1.9
0.87
1.1
40
32
85
40CYZ-A-40
10
2.8
40
6.5
2900
1.5
2.7
4
40
40
138
50CYZ-A-12
15
4.2
12
6.5
2900
2.4
1.1
1.5
50
50
90
50CYZ-A-20
18
5
20
6.5
2900
1.9
1.8
2.2
50
50
98
50CYZ-A-30
20
5.6
30
6.5
2900
1.5
2.6
4
50
50
140
50CYZ-A-35
14
3.9
35
6.5
2900
1.5
2.7
4
50
50
145
50CYZ-A-40
10
2.8
40
6.5
2900
1.5
2.7
4
50
50
145
50CYZ-A-50
12.5
3.5
50
6.5
2900
1.4
4.3
5.5
50
50
160
50CYZ-A-60
15
4.2
60
6.5
2900
1.3
6.2
7.5
50
50
190
50CYZ-A-75
20
5.6
75
6.5
2900
1.3
9.8
11
50
50
240
65CYZ-A-15
30
8.3
15
6.5
2900
2
1.9
3
65
65
100
65CYZ-A-32
25
6.9
32
6
2900
1.5
4.4
5.5
65
65
165
80CYZ-A-13
35
9.7
13
6
2900
3.4
1.9
3
80
80
107
80CYZ-A-17
43
12
17
6
2900
1.8
3.1
4
80
80
156
80CYZ-A-22
40
11.1
22
6
2900
1.9
4.4
5.5
80
80
169
80CYZ-A-25
50
13.9
25
6
2900
1.5
5.2
7.5
80
80
177
80CYZ-A-32
50
13.9
32
6
2900
1.5
6.8
7.5
80
80
180
80CYZ-A-55
60
16.7
55
6
2900
1.5
15
18.5
80
80
310
80CYZ-A-70
60
16.7
70
6
2900
1.2
20.1
22
80
80
333
100CYZ-A-20
100
27.8
20
6
2900
1.8
7.8
11
100
100
258
100CYZ-A-40
100
27.8
40
6
2900
1.8
16.3
22
100
100
455
100CYZ-A-40A
100
27.8
40
6
1450
1.5
18.5
22
100
100
520
100CYZ-A-65
100
27.8
65
6
2900
1.8
27.7
30
100
100
620
100CYZ-A-75
70
19.4
75
6
2900
1.8
24.2
30
100
100
639
150CYZ-A-55
170
47.2
55
5
2900
1.8
39.2
45
150
150
830
150CYZ-A-65
170
47.2
65
5
2900
1.3
46.3
55
150
150
957
150CYZ-A-65A
170
47.2
65
5
1450
1.2
49.8
55
150
150
1138
150CYZ-A-80
160
44.4
80
5
2900
1.2
53.6
55
150
150
986
200CYZ-A-32
400
111.1
60
5
1450
2
52.1
55
200
200
1205
200CYZ-A-63
280
77.8
63
5
1450
1.5
73.9
90
200
200
1338
200CYZ-A-65
350
97.2
65
5
1450
1.5
97.2
110
200
200
1553
250CYZ-A-32
550
152.8
32
5
1450
2
72.3
75
250
250
1307
250CYZ-A-50
400
111.1
50
5
1450
2
80
90
250
250
1486
250CYZ-A-55
450
125
55
5
1450
2
102.1
110
250
250
1681
250CYZ-A-75
400
111.1
75
5
1450
1.5
125.6
132
250
250
1829
300CYZ-A-32
600
166.7
32
5
1450
2
79.2
90
300
300
1608
300CYZ-A-50
500
138.9
50
5
1450
2
104.6
110
300
300
1728
300CYZ-A-55
550
152.8
55
5
1450
2
117.6
132
300
300
1995
