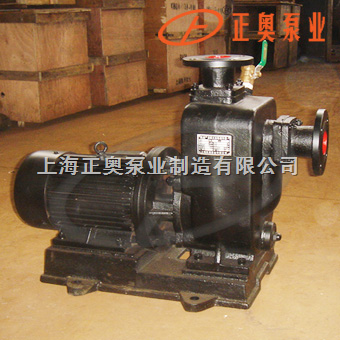

直联式自吸排污泵

直联式自吸排污泵

简要描述：ZWL型直联自吸式排污泵是在反复研究国内外同类技术的基础上开发成功的一种排污泵,正奥直联式排污泵,自吸排污泵结构新颖的产品。

所属分类：排污泵

更新日期：2023-06-30

联系我们 在线咨询
详细说明：

一、产品概述：

      ZWL型直联自吸式排污泵是在反复研究国内外同类技术的基础上开发成功的一种结构新颖的产品。该泵集自吸和无堵塞排污于一体，采用轴向回流外混式，并通过泵体、叶轮流道的*设计，即可象一般自吸清水泵那样不需要安装底阀和灌引水，又可吸排含有大颗粒固体和长纤维杂质液体，可广泛适用于市政排污工程、河塘养殖、轻工、造纸、纺织、食品、化工、电业、纤维、浆料和混合悬浮等化工介质的杂质泵。 该泵采用直联式结构与国内同类产品相比，具有结构简单紧凑、振动少，自吸性能好、排污能力强、高效节能，使用维修方便等特点，在排污泵系列产品中属国内*。各项技术性能指标居国内，达到*水平，具有广阔的应用市场和发展前景。


二、使用条件：


      1、环境湿度 50℃，介质温度 80℃，特殊要求可达 200℃。
      2、介质PH值铸铁材质为6－9，不锈钢为2－13。
      3、介质重度不超过1240千克／m3。
      4、自吸高度不能超过规定值4.5-5.5米，吸入管长度为 10米。
      5、通过能力悬浮颗粒直径为泵口径的60％，纤维长度为泵口径的5倍。

三、型号意义：

四、产品优点：

1、结构紧凑。该系列泵为卧式结构、机泵一体、外型美观、占地面积少，与普通自吸泵比较，占地面积减少30%。如采用IP54户外电机则无需泵房，可置于户外使用。
2、运行平稳、噪音低、组件同心度高。电机和泵直联，简化了中间结构，增加了运行的平稳性，叶轮具有*的动静平衡，运行时无振动，低噪音、延长了轴承的使用寿命，改善了使用环境。
3、轴封采用优质机械密封，动、静环由硬质合金制成，耐磨无泄漏、使用寿命长。
4、采用*水力模型、具有效率高、性能好等特点。
5、安装使用维护方便。吐出管路不需要装止回阀，吸入管路不需要安装底阀，因此简化了管路系统，又改善了劳动条件。
6、结构*、自吸性能好，工作前只需保证泵体内储有定量引液即可。


五、结构特点：



1电动机：直接与水泵联接传送动力，采用电机。
2泵轴：与电机同轴。为电机加长轴，确保了轴的同心，使泵运行平稳、无噪音和振动现象，采用镀铬处理，增强了使用寿命。
3挡水圈：防止因密封漏水而使电机进水。
4机械密封：采用不锈钢、碳化钨、氟橡胶等材料制成。平衡式耐高温、高压机械密封，运行寿命长，不渗漏、对轴无磨损，不积水垢，保证工作环境的整洁。
5泵盖：连接泵体和电机。
6泵体：压出室和吸人室及气液分离室采用优秀水力模型设计而成，既美观又高效，设有安装底脚便于安装和运行稳固。
7叶轮：采用*的水力模型设计而成，具有高效率，可靠性好等特点。
8密封环：水泵叶轮与泵体接合处起密封作用。
9底盖板：当泵体内有沉垢淤积时，可打开底盖板清除污垢。
10放水栓：当泵*不用时，可以打开放水栓放干储液。
11底盘：连接整泵便于安装，也可安装隔振器。
12出口接管：连接出水管道
13加水阀：当泵内腔储液不足时可打开阀门加水。
14止回阀片：当泵停止工作时可阻止管道里的水回流
15进口接管：连接进口管道。



六、性能参数：

型号
流量
扬程（m）
功率（kw）
转速（r／min）
效率（％）
汽蚀余量（m）
自吸高度（m）
自吸时间（min／5m）
重量
ZWL25-8-15
8
15
1.5
2900
45
2.0
5.0
3
68
ZWL32-10-20
10
20
2.2
2900
45
2.5
5.0
3
68
ZWL32-9-30
9
30
3
2900
48
2.5
5.0
3
95
ZWL40-10-20
10
20
2.2
2900
45
2.5
5.0
3
68
ZWL40-20-15
20
15
2.2
2900
45
2.5
5.0
3
68
7WT40-15-30
15
30
3
2900
48
2.5
5.0
3
95
ZWL50-10-20
10
20
2.2
2900
45
2.5
5.0
3
68
ZWL50-20-15
20
15
2.2
2900
45
2.5
5.0
3
68
ZWL50-15-30
15
30
3
2900
48
2.5
5.0
3
95
ZWL50-20.35
20
35
5.5
2900
48
2.5
5.5
3
140
Z1WL50-2040
20
40
7.5
2900
48
2.5
5.5
3
150
ZWL65-30-18
30
18
4
2900
45
2.5
5.0
3
125
ZWL65-25-30
25
30
5.5
2900
50
3.0
5.0
3
135
Z1WL65-25-40
25
40
7.5
2900
50
3.0
5.5
2
140
ZWL65-40-25
40
25
7.5
2900
50
3.0
5.0
3
150
ZWL65-65-25
65
25
11
2900
气7
3.0
5.0
3
200
ZWL80-40-16
40
16
4
2900
50
3.0
5.0
3
125
ZWL80-40-25
40
25
7.5
2900
50
3.0
5.0
3
140
ZWL80-2540
55
40
7.5
2900
50
3.0
5.0
2
150
ZWL80-65-25
65
25
11
2900
52
3.0
5.0
3
220
ZWL80-80-35
80
35
15
2900
45
3.0
5.5
3
250
ZWL80-50-60
50
60
22
2900
55
3.0
5.5
3
300
ZWL100-100-15
100
15
7.5
1450
50
4.0
5.0
3
230
ZWL100-80-20
80
20
7.5
1450
53
4.0
5.0
3
230
ZWL100-100-20
100
20
11
1450
53
4.0
5.0
3
270
ZWL100-100-30
100
30
22
1450
53
4.0
5.0
2
320
ZWL100-80-45
80
45
30
2900
53
4.0
5.5
2
380
ZWL100-80-60
80
60
37
2900
53
4.0
5.5
2
430
ZWL100-80-80
80
80
45
2900
53
4.0
5.5
2
480
ZWL125-120-20
120
20
15
1450
55
4.5
5.0
2
380
ZWL150-200-15
200
15
15
1450
60
5.0
5.0
3.5
380
ZWL150-200-20
200
20
22
1450
60
5.0
5.0
3
420
ZWL150-200-25
200
25
30
1450
60
5.0
5.0
3
520
ZWL150-180-30
180
30
37
1450
65
5.0
5.0
3
580
ZWL150-180-38
180
38
55
1450
45
5.0
5.0
3.5
700
ZWL200-280-14
280
14
22
1450
65
5.0
5.0
3
600
ZWL200-300.18
300
18
37
1450
65
5.0
5.0
3
680
ZWL200-280-28
280
28
55
1450
55
4.8
5.2
3
820
ZWL250420-20
420
20
55
1450
61
6.0
4.5
2.5
1020
ZWL300-800-14
800
14
55
1450
65
6.0
4.5
2.5
1200
